家装水管安装规范图解

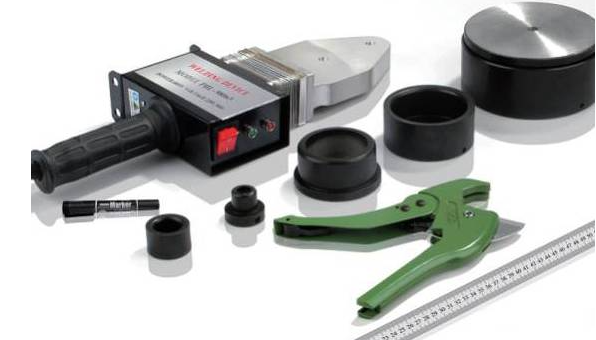

1、家装水管安装之前需要准备熔接机、剪刀、记号笔、直尺和清洁毛布等；

2、熔接机需要有可靠接地措施；

3、设计图纸：家装水管走向布局确认和用水设备定位；

4、根据装修设计图纸及房型结构来确定走向，家装水管走向分为吊顶排列；墙槽排列；地面排列；明管安装，目前施工从安全规范出发，选用吊顶、墙槽、地面三种有机结合进行施工；

5、用水设备定位：例如，在管道系统中的前置过滤器，全房净化软化系统，锅炉、热水器、洗漱台、马桶、浴缸、暗装淋浴、增压泵等，在安装家装家装水管前，上诉这些应到现场并确定摆放位置和尺寸；

6、检查家装水管管材、管件的规格尺寸是否符合规定要求：对每根管材的两端在施工前应检查是否损坏或是否清洁。产品防止在运输过程中对管材生产的损害，如有损害或不确定管材安全时，两边端口应剪去4－5厘米，并严禁用锤子或重物敲击家装水管，以免留下隐患；

7、安装工具的检查：拖线板、电线、插头、插座是否完好，热熔器、模具否老化、松动或损坏，专用管剪是否完好。模具更换：连续作业30天左右更换，热熔机更换：连续作业半年至一年左右。

8、红色指示灯点亮表示正在加温，绿色指示灯点亮表示可以熔接.

二、清洁家装水管管材管件熔接表面

1、熔接之前需要清洁家装水管管材熔接表面和管件承口表面，不能有各种污渍；

2、管材端口在一般情况下应切除2 -3厘米，如有细微裂纹则必须剪除4 -5厘米；

三、家装水管管材熔接深度划线

熔接之前需要在管材表面划出一段沿管材纵向长度不小于最小承插深度L2圆周标线；

四、熔接加热

1、将家装水管管材管件匀速地推进熔接模套和模芯，管材推进深度至标志线，管件推进深度至承口端面与模芯终止端面平齐；

2、推进过程中不能有旋转、倾斜等现象；

3、加热时间按照标准规定执行，冬天一般延长加热时间50%。

五、对接插入及调整

1、对接插入时速度尽量快一些，防止家装水管表面过早地硬化；

2、对接插入时允许有不大于5度的角度调整，但是必须在规定的调整时间内完成，

3、对接插入时不允许管材、管件之间有相对的旋转运动。

六、定型及冷却

1、在允许的调整时间过后，管材和管件之间应保持相对静止，不允许再有任何相对移位；

2、冷却家装水管应采用自然方式较合理，禁止使用水、冰等冷却物强行冷却。

七、管道试压

1、家装水管管道安装完毕后需要在常温下状态调节规定的时间后方可进行试压；

2、试压充水时应在管道的最高点安装排气口，只有当管道内的气体完全排放完毕后方可进行试压；

3、一般冷水管道验收压力为系统工作压力的1 .5倍，热水管试验压力为系统工

4、作压力的2. 0倍，保压时间不小于一小时，压力下降不允许大于6%。

5、工程安装的试压推荐先进行逐段试压，在各区段合格后再进行总管网试压，

6、不推荐在工程完毕后才进行一次性家装水管试压；

7、试压用的管堵属试压专用，在试压完毕后应更换成可长久使用的金属管堵。

以上安装水管的七大规范你都收藏起来了吗？水管虽然对人生命不会构成直接威胁。但是为了避免出现水漫金山的时候，朋友们在家装或者水电改造的时候，还是先Get下家装水管安装规范吧~
